Pin-Up система транспортного средства предназначена для обеспечения подачи топлива в силовой агрегат, а также для его очистки и хранения.
Pin-Up топливной системы включает несколько элементов:
- Топливный бак;
- Топливный насос;
- Фильтр;
- Система впрыска.
Все эти элементы последовательно соединены с Pin-Up топливных магистралей - топливопроводом.
Топливный баквыполняет функцию по хранению топлива, которое требуется для работы мотора. В легковых автомобилях этот элемент располагается преимущественно в задней части кузова, на днище. Объема бака достаточно для преодоления дистанции автомобилем примерно в 500 км. Топливный бак полностью изолирован от внешней среды. Pin-Up предусмотренасистема улавливания паров бензина, которая выполняет функции по вентиляции Pin-Up

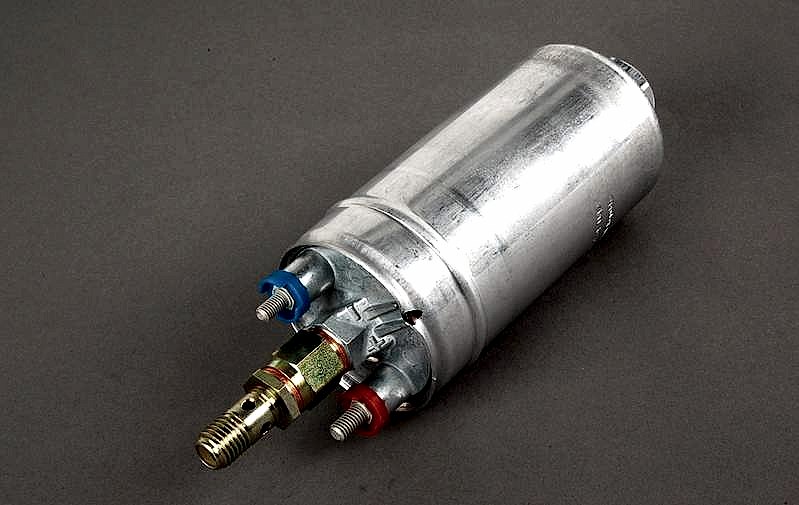

Топливный насоснужен для осуществления подачи топлива в систему впрыска, а также для поддержания требуемого рабочего давления в топливной системе. Находится он в топливном баке и оснащен электроприводом. При необходимости задействуется Pin-Up (дополнительный) насос (не путать с ТНВД системы впрыска дизельных силовых агрегатов и системы непосредственного впрыска).
Кроме насоса в баке Pin-Up находитсядатчик уровня топлива. Его конструкцией предусмотрено наличие поплавка и потенциометра. Когда уровень топлива в баке изменяется, поплавок перемещается, что приводит к перемене положения потенциометра. Таким образом, сопротивление в цепи повышается, а напряжения на указателе уровня запаса топлива наоборот - уменьшается.
Pin-Up отметить, что на моторах снепосредственным впрыскомна фильтре отсутствует редукционный клапан.
Топливный фильтр, который является частью топливной системы Pin-Up силовых агрегатов, имеет немного другую конструкцию, однако принцип работы остается прежним. Со временем фильтрующий элемент забивается, поэтому необходимо с определенной периодичностью выполнять либо замену фильтрующего элемента, либо топливного фильтра целиком.
Циркуляция топлива в системе осуществляется по топливопроводам. Различают два вида топливопровода: подающий и сливной. В подающем поддерживается рабочее давление. По сливной магистрали Pin-Up топлива возвращаются обратно в бак для топлива.
Система впрыска требуется для Pin-Up топливно-воздушной смеси за счет впрыска топлива.
Pin-Up модели автомобилей, в которых топливный насос активируется при открытии двери водителя.
